Диагностика и поверка часов

    Совместно с Иваном Бородиным из г. Бийска, по его инициативе, разрабатывается комплект виртуальных приборов для часовых мастерских.  Готов первый из этой серии - прибор для поверки и диагностики кварцевых электромеханических часов WatchMah (Часовщик).
    Механизм кварцевых часов приводится в движение миниатюрным шаговым двигателем, ротор которого представляет собой постоянный магнит с вектором поля в плоскости вращения. Если поместить вблизи механизма катушку индуктивности, в ней возбуждаются импульсы разной полярности, обусловленные прохождением того или иного полюса ротора. У классического механизма полный период вращения ротора составляет 2 секунды. Существуют другие системы кварцевых часов с иными периодами, например так называемый "плавающий" механизм, где период вращения ротора 125 мс.

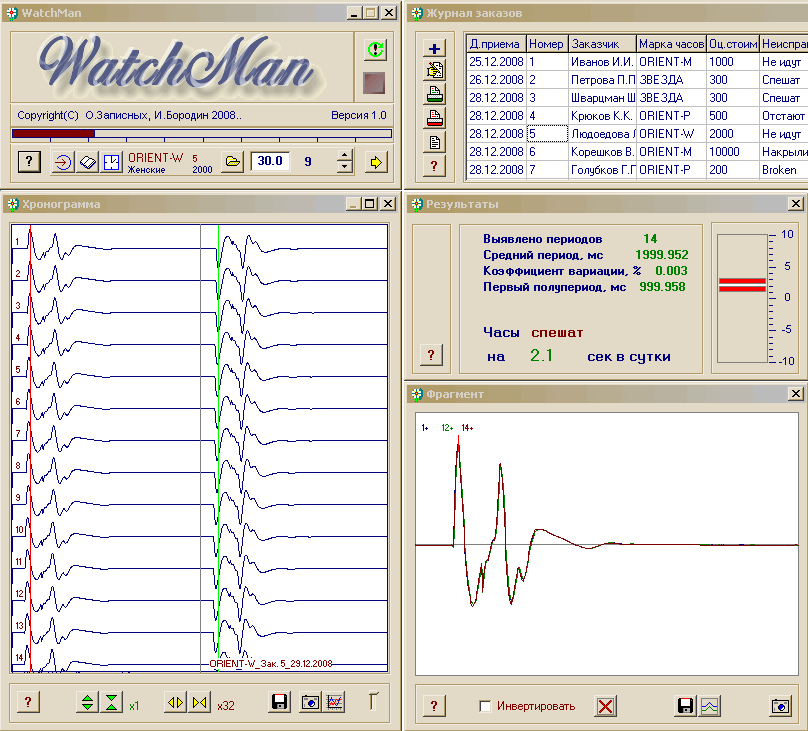

    Прибор WatchMah состоит из индуктивного датчика, подключаемого непосредственно ко входу звуковой карты компьютера, и программы, которая принимает, записывает и обрабатывает сигналы датчика. Прибор может работать со всеми известными системами механизмов, с его помощью диагностируются разнообразные дефекты часов. Погрешность оценки точности хода не более ± 1 с/сут при длительности измерения в пределах 10 с, ± 0,2 с/сут при длительности измерения 60 с. Программа позволяет сохранять и воспроизводить числовые файлы хронограмм, а также изображения в графическом формате GIF. Иллюстрированные отчеты экспортируются в MSWord, печатаются квитанции и гарантийные талоны. Программа содержит развитую систему контекстной подсказки, справочные и методические материалы. База данных по маркам часов открыта для дополнения любым пользователем.
    Работа с прибором предельно проста, его освоение не требует значительных усилий. Результаты испытания и поверки наглядны и весьма информативны.
    Предполагаемая цена прибора в пределах 4000 рублей.

Загрузка программы ХП7 для ознакомления Загрузка программы

   Ведется проработка аналогичного прибора, рассчитанного на механические часы. Источником информации в этом случае является акустический датчик - электретный микрофон. Его сигнал обрабатывается электронной схемой. Предполагается, что данный вариант прибора будет универсальным с комплектом датчиков для механических и кварцевых часов.
    Кроме того проектируется простой прибор для испытания элементов питания. Испытание проводится в течение нескольких часов при повышенном токе разряда. Прибор регистрирует ток с периодичностью 1 с вплоть до момента снижения напряжения на заданную величину. Далее кривая тока интегрируется, вычисляется полезная емкость. Предполагается возможность одновременного испытания двух элементов.

    Главная страница

(095) 670-71-30   Записных Олег Леонидович.   E-mail: zapisnyh@yandex.ru
